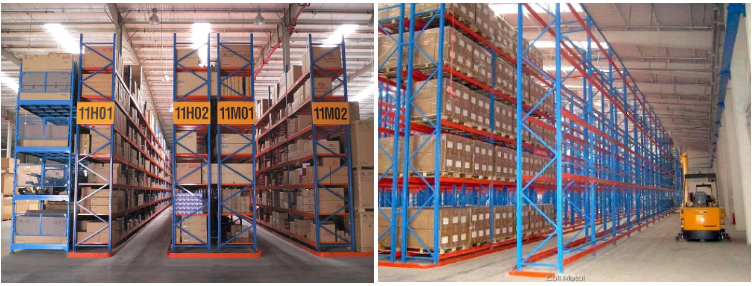

窄巷道貨架

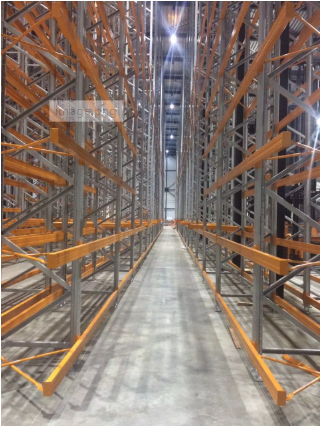

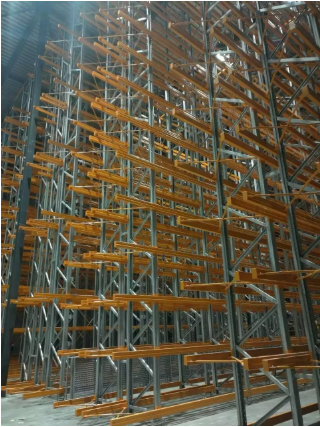

窄巷道托盤式貨架(EBIL-TECH-VPR)又稱VNA貨架,專指常規橫梁式貨架系統選用的叉車為三向叉車時的系統,其與常規托盤式貨架系統相比,區別在于窄巷道托盤式貨架系統的巷道寬度要比常規托盤式貨架系統小的多,一般為1600-2000mm左右,空間利用率又提高了20%左右,另外在通道兩側必須設置導向護軌,以為三向叉車行駛導向之用。
窄巷道貨架優勢
1) 此窄巷道貨架通過提供高密度存儲,充分利用地板面積和屋頂高度
2) 托盤可以單獨定位、訪問和移動;
3) 水平之間的高度可以輕松地調整 50 mm 的俯仰間隔。
4) 強度和剛性可防止壓縮損壞貨物。
5) 底層托盤可以存放在地板上,降低結構成本。
6) 豐富的配件:直立保護器、導軌、框架屏障、行隔板、鋼絲甲板、鋼架等。
貨架背拉結構對比分析(質量保證)
根據GBT39830-2021 《立體倉庫鋼結構貨架抗震設計規范》GB/T 39830-2021以及《Steel static storage systems.Adjustable pallet racking systems. Principles for structural design》EN15512:2020規定了背拉連接方式,根據新規以及老規范結構進行簡單對比。
背拉連接桿與立柱連接
背拉與加強立柱連接
相同模型以及在相同水平載荷下進行分析,結果如下:
無加強立柱的變形
有加強立柱的變形
無加強立柱的應力
有加強立柱的應力
通過對比貨架整體變形可以看出,背拉有加強立柱的整體變形較少;從應力圖可以看出,有加強立柱的模型計算出承載立柱應力較小,背拉應力較大,無加強立柱的模型計算出承載立柱應力較大,背拉應力較大;表明背拉在沒有加強立柱的情況下,無法有效傳遞水平荷載,必須設置加強立柱與水平拉桿。

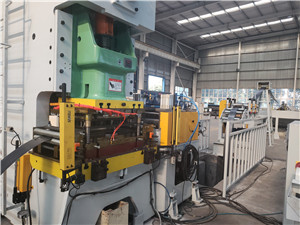

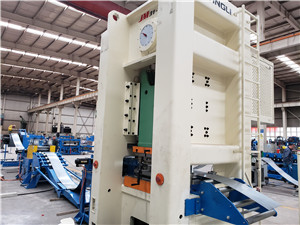

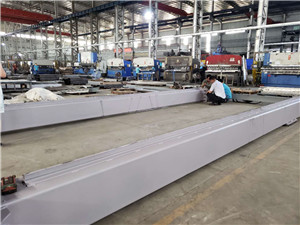

工廠展示
包裝
江蘇歐標智能儲存有限公司簡稱“歐標智能”是一家專業從事各種倉儲貨架系統和設備的設計,生產,銷售的集團公司。有著二十多年物流產品的設計和生產經驗,銷售網絡覆蓋國內20多個省份,出口國家和地區超過100多個。我們不僅為終端客戶提供服務,也為國內外廣大批發商提供服務。我們的愿景是“做全球知名的智能倉儲設備制造供應商”。
