Pallet Racks

兩向托盤穿梭車

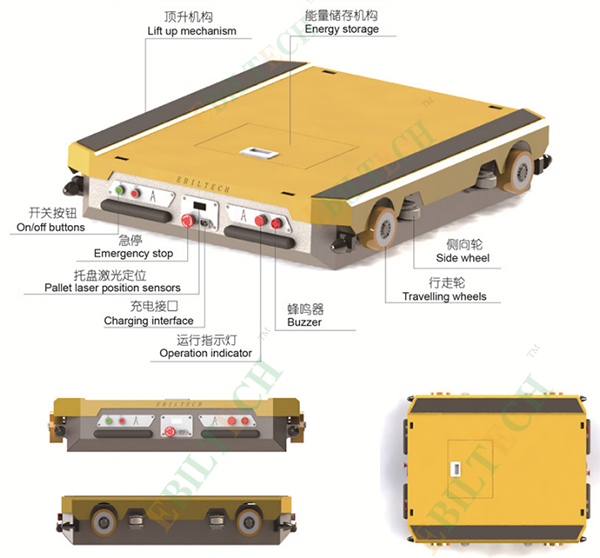

歐標智能穿梭車(EBIL-TECH-RSR)

穿梭板車核心功能:

用于托盤密集存儲系統的核心自動化設備,將單元托盤物料按生產流程從進貨端送到出貨端,以預先設定的托盤間距,等距排列托盤物料。

與堆垛機、母車配合實現全自動倉儲作業,與高貨位叉車配合實現半自動化倉儲作業,可以實現先進先出(FIFO)和先進后出(FILO)


歐標智能穿梭車優勢:

— 自主研發(實用新型專利:頂升定位機構專利,專利號:ZL 2020 2 0410234.4,外觀設計專利:穿梭車外殼,專利號:ZL 2020 3 0172742.9)

— 承接了多家知名企業的穿梭項目(終端和批發)

— 適合多種托盤,功能比其他穿梭車更完美

— 原進口配件

— 尺寸顏色均可定制,與貨架系統完美配合

— 5個工作日交貨(常規產品)

— 已成交132個案例,其中多個出口項目

—  減少產品損失

— 提高托盤吞吐量

— 價格優惠,質量保證

— 人工遙控操作,實現半自動化入庫與出庫

— 降低了管理成本,運營成本,提高倉儲效率,保證員工的安全


我們的穿梭車不僅使用于常溫倉庫,還有可使用于-40℃低溫倉庫的冷庫穿梭車,是冷鏈行業的優選。

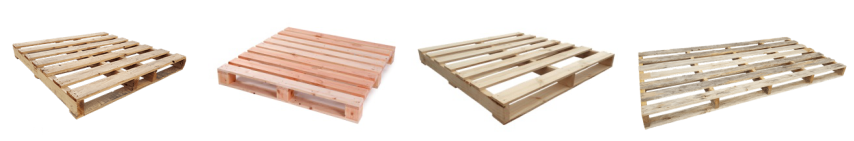

歐標智能穿梭車適用的托盤類型廣泛,無中間支撐腿的托盤也可使用,但托盤面板的厚度不得低于20mm


?                                       image.png                                                image.png

                                                    穿梭車遙控器                                                                                           穿梭車包裝



歐標智能穿梭車技術參數



穿梭車標準配置

名稱

數量

名稱

數量

歐標穿梭車

1臺

遙控器

1個

產品說明書

1

木箱

1個

車體充電器

1個

遙控器充電器

1個



 穿梭車項目視頻


                                                                                                                                  CE證書




項目案例貨架的幾何尺寸:

長度:13.5m, X軸方向

深度:13.15m, Y軸(立柱)方向

高度:6.925m, Z軸(水平)方向

貨架4層高、10排和10個立柱深度,共400組。



承載


恒載:貨架自重

動載:每托貨物重800kg,放置于兩側的橫梁上


每個橫梁承載的力是3920N / LB,LB是橫梁的長度。 因此這里分為3種類型的力2.61N/mm, 3.02N/mm 和3.14N/mm,分別對應的橫梁長度為1500mm, 1300mm, 1250mm。



穿梭車詳細功能


1. 自動模式-單次存貨

當在遙控器上按下“IN”按鈕時,穿梭車執行單次存貨功能。穿梭車在任何時候接收到任務指令,都會事先執行“托盤搜索”動作。

如果托盤被放置在巷道內超過 500米遠的地方,歐標穿梭車無法檢測到托盤并將無法完成此次指令。此時按下遙控器上MODE的按鍵進入手動控制模式,讓穿梭車抵達距離托盤500米的范圍內然后再次執行命令。因此,托盤必須放置在穿梭車可檢測到的范圍內。

叉車司機在存入托盤前,需要做的準備工作:

?將選擇好的穿梭車,通過叉車搬運至指定的、需要操作的巷道內;

?把第一個托盤對準放置在該巷道端頭位置,托盤需要平齊巷道端頭;

2. 自動模式-單次出庫

當在遙控器上按下“OUT”按鈕時,穿梭車執行單次出庫功能。遙控器液晶顯示屏顯示出庫界面,按下遙控器“+”、“-”按鈕,加大,減小需要出庫的托盤數,待數量輸入完畢后按下“OK”鍵,穿梭車按照出庫數量指令要求進行出庫任務。

3. 自動模式-連續取托盤

當在遙控器上按下“Auto Out”按鈕時,穿梭車執行連續取托盤的功能。穿梭車將按照指令清空穿梭車所在巷道內的所有托盤貨物。

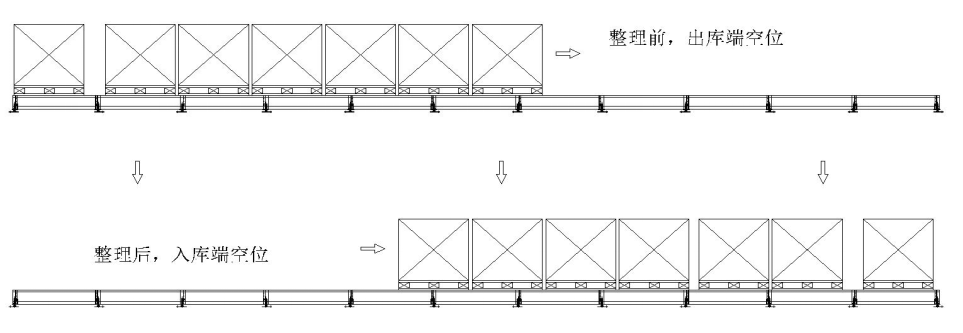

4. 自動模式 -整理托盤

巷道整理,是為先入先出(FIFO)存儲模式設計的,主要用于節約巷道內空間,可以存放更多的托盤;



  操作方式:

?當巷道內存在較多空位時,且巷道內不夠存放空間時,建議對巷道內進行整理,整理結果可以參照上圖示意;

?在入庫端,叉車司機按下遙控器上巷道整理按鈕二次,穿梭車接收指令后連續搬運,直至將巷道內的所有托盤由堆積在入口端搬運至出口端,如上圖;

搬運結束后,穿梭車回到入口端(A端)等待下一個指令;

5. 手動模式 – 前進、后退、頂升、下降

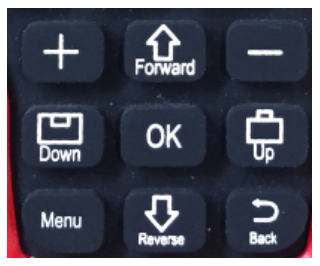

    參照下圖手動功能鍵區域;

    在遙控器上,按下橢圓型手動按鈕區域顯示手動運行狀態;


手動鍵功能區

UP(升高)

升高穿梭車載貨平臺

當按下這個按鍵,遙控器液晶屏上將顯示“升高”或者“UP”

DOWN(降低)

降低穿梭車載貨平臺

當按下這個按鍵,遙控器液晶屏上將顯示“降低”或者“DOWN”

FORWARD(前進)

穿梭車前進

當按下這個按鍵,遙控器液晶屏上將顯示“前進”或者“FORWARD”

REVERSE(后退)

穿梭車后退

當按下這個按鍵,遙控器液晶屏上將顯示“后退”或者“REVERSE”


    屏幕界面顯示手動狀態分別為:上升、下降、前進、后退;

6. 選車

    每臺穿梭車的接受端ID號碼是唯一的,而每個遙控器可以控制30臺穿梭車,需要通過對遙控器的選車操作,使得遙控器可以操作對應的穿梭車;

操作方式:

?按下選車鍵后,屏幕會進入選車界面,進行選車;

?按下按鍵:前進和后退 鍵進行對穿梭車的車號選擇,從01~30號進行選擇;

?當確認好車體序號之后,按下:下降 按鍵進行對穿梭車的確認,顯示為:連接 時為連接到當前穿梭車,如果顯示為:未連接時為未連接到當前車體,需要重新選擇車號,直到連接到當前穿梭車!

?按下:下降 按鍵連接到當前穿梭車后,按下:頂升 按鍵返回主鍵面,對穿梭車進行手動和自動操作;

7. 尋車

? 在選車完成后,如果此刻車在巷道中,則可以通過尋車鍵,如下圖。

? 按下尋車鍵,對應的車會有相應,車體左右兩側蜂鳴器會發出聲音;

? 尋車完成后,可以通過按下功能鍵,把穿梭車調至巷道端頭。

  當司機在入口端,需要按手動后退按鈕,直至把車運行至入庫端;

  當司機在出口端,需要按手動前進按鈕,直至把車運行至出庫端;

  特別注明:一般情況下,車在端頭位置,所以如果在同一向巷道內作業時,不需要上述操作,需要轉換巷道時,建議采用手動鍵操作;
